انواع سوئیچ فلو | Flow Switch | ابزار کنترل عبور جریان سیالات

سوئیچ فلو (Flow Switch) یکی از تجهیزات کلیدی در ابزار دقیق است که برای تشخیص جریان یا قطع جریان سیال در یک سیستم مورد استفاده قرار می‌گیرد. این دستگاه‌ها برخلاف فلومتر که دبی را اندازه‌گیری می‌کند، صرفاً وجود یا عدم وجود جریان را تشخیص داده و به سیستم فرمان کنترلی می‌دهند.

سوئیچ‌های فلو نقش حیاتی در ایمنی، حفاظت از تجهیزات، کاهش خطرات و افزایش راندمان سیستم دارند و در بسیاری از فرآیندهای صنعتی، تأسیساتی، پزشکی، گرمایشی و سرمایشی استفاده می‌شوند.

کاربردهای رایج سوئیچ فلو

• حفاظت از پمپ‌ها و کمپرسورها در صورت نبود جریان

• کنترل عملکرد سیستم‌های خنک‌کاری (Cooling Systems)

• سیستم‌های تهویه مطبوع (HVAC)

• خطوط انتقال مایعات یا گازهای صنعتی

• تجهیزات آزمایشگاهی و پزشکی

• بویلرها، چیلرها، برج‌های خنک‌کننده

انواع سوئیچ فلو بر اساس تکنولوژی عملکرد

1. سوئیچ فلو مکانیکی (Mechanical Flow Switch)

• ساده‌ترین نوع سوئیچ فلو

• دارای پره یا پیستون که با عبور سیال حرکت کرده و کنتاکت را فعال می‌کند

• مناسب برای آب، هوا و روغن در فشارهای پایین تا متوسط

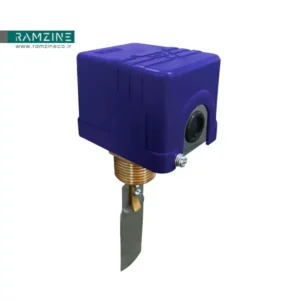

2. سوئیچ فلو پره‌ای (Paddle Type)

• نوعی از سوئیچ مکانیکی با یک تیغه یا پره که در مسیر جریان قرار می‌گیرد

• با حرکت سیال، پره جابجا شده و باعث فعال شدن سوئیچ می‌شود

• کاربرد فراوان در سیستم‌های HVAC، پمپ‌ها، برج‌های خنک‌کننده

3. سوئیچ فلو مغناطیسی (Magnetic Flow Switch)

• دارای شناور مغناطیسی و سنسور حساس به میدان مغناطیسی

• بدون تماس مستقیم با سیال (Non-Invasive)

• مقاوم در برابر خوردگی و مناسب برای سیالات تمیز

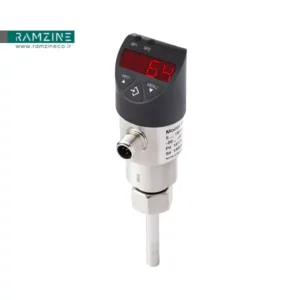

4. سوئیچ فلو الکترونیکی یا دیجیتال (Electronic Flow Switch)

• سنسورهای پیشرفته با مدار داخلی

• دقت بالا، سرعت پاسخ سریع، بدون قطعات متحرک

• قابلیت نمایش جریان، تنظیم آستانه و ارسال خروجی دیجیتال یا آنالوگ

• مناسب برای اتوماسیون صنعتی و سیستم‌های هوشمند

5. سوئیچ فلو حرارتی (Thermal Flow Switch)

• با استفاده از اختلاف دما بین دو سنسور، عبور جریان را تشخیص می‌دهد

• فاقد قطعات مکانیکی، مناسب برای گازها و مایعات تمیز

• عملکرد دقیق در دبی‌های کم

نکات مهم در انتخاب سوئیچ فلو

• نوع سیال (مایع، گاز، بخار)

• حداقل نرخ جریان برای تشخیص

• فشار و دمای کاری سیستم

• جنس بدنه و مقاومت در برابر خوردگی

• نوع خروجی (Relay, PNP/NPN, 4-20mA)

• قابلیت نصب (افقی، عمودی، داخل لوله یا خارج از آن)

• نیاز به تأییدیه‌ها یا گواهینامه‌های خاص (مانند ATEX برای محیط‌های انفجاری)

برندهای معتبر تولیدکننده سوئیچ فلو

• Dwyer – آمریکا

• Endress+Hauser – سوئیس

• KOBOLD – آلمان

• IFM – آلمان

• Omega Engineering – آمریکا

• Burkert – آلمان

• Sika – آلمان

• KEYENCE – ژاپن

• SMC – ژاپن

• Baumer – سوئیس

• GEMS Sensors – صنعتی و پزشکی
